Nabil Yanfi Putra: OSCILLOSCOPE

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur

2. Hardware

3. Rangkaian Simulasi Dan Prinsip Kerja

4. Video Demo

5. Kondisi

6. Video Penjelasan

7. Download File

1. Prosedur[kembali]

Oscilloscope

1. Kalibrasi oscilloscope

a. Hidupkan oscilloscope dan tunggu beberapa saat sampai padalayar akanmuncul berkas elektron

b. Atur posisi sinyal pada layar sehingga terletak di tengah-tengah

c. Hubungkan input kanal A dengan terminal kalibrasi yang adapadaoscilloscope

d. Amati bentuk gelombang dan tinggi amplitudonya.

2. Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

Susun rangkaian seperti gambar berikut :

Tegangan Searah

a. Atur output power supply sebesar 4 Volt

b. Hubungkan input kanal B oscilloscope dengan output power supply

c. Atur saklar oscilloscope pada DC, bacalah dan amati berapategangan yang diukur oleh oscilloscope

Tegangan Bolak Balik

a. Atur generator sinyal pada frekuensi 1 kHz gelombangsinusoidal, dengan besar tegangan 4 Vp-p

b. Kemudian ukur dan amati tegangan ini dengan oscilloscope

3. Mengukur dan Mengamati Frequency

a. Susun rangkaian seperti gambar berikut :

b. Hubungkan output dari function generator dengan input kanal A oscilloscope. Saklar fungsi dari function generator padaposisi sinusoidal

c. Amati bentuk gelombang yang muncul pada layar, kemudianukurlah frekuensinya. Catat penunjukan frekuensi dari functiongenerator

d. Bandingkan hasil pengukuran frekuensi dengan oscilloscopedengan frekuensi yang ditunjukan oleh function generator

e. Ulangi langkah b dan c untuk gelombang gigi gergaji (segitiga) dangelombang pulsa

4. Membandingkan Frekuensi dengan Cara Lissajous

a. Susun rangkaian seperti gambar berikut :

b. Atur selektor time base oscilloscope pada posisi XY dan saklar pemilih kanal pada posisi A dan sinkronisasi pada posisi B

c. Hubungkan sinyal dengan frekuensi yang tidak diketahui padainput A dan sinyal dengan frekuensi yang dapat dibaca pada input B

d. Atur frekuensi sinyal pada kanal A, sehingga diperoleh gambar seperti salah satu dari gambar 2.1. Kemudian amati berapaperbandingan frekuensinya. Bacalah penunjukan frekuensi generator

e. Ulangi langkah b dan c untuk frekuensi yang lain dan catat hasilnya

f. Atur perbandingan X:Y pada 1:1, 1:2, 1:3, 2:1, 2:3, 3:1, 3:2

2. Hardware [kembali]

1. Oscilloscope

2. Base Station

3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]

1.) Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

Prinsip kerja:

Pada pengukuran tegangan searah dan tegangan bolak balik, pada input kanal A dihubungkan dengan signal generator untuk menghasilkan gelombang output berupa gelombang sinusoidal dengan frekuensi 1kHz dan tegangan Peak to Peak (V p-p) dengan besar 4 volt. Pada input kanal B dihubungkan ke sumber tegangan searah menggunakan power supply sebesar 4V.

gambar gelombang

2.) Mengukur dan Mengamati Frequency

Prinsip kerja:

Pada pengukuran frekuensi dengan menggunakan signal generator dan oscilloscope, output dari function dihubungkan ke input kanal A dengan frekuensi tertentu. Pada saat dijalankan, rangkaian ini akan menghasilkan gelombang pada oscilloscope. Frekuensi yang terbaca pada generator ini dapat dibandingkan dengan frekuensi yang terbaca pada oscilloscope, gelombang yang terbaca di oscilloscope dicari terlebih dahulu periode(T) setelah itu didapatkan frekuensi dengan rumus (1/T) , dan akhirnya dapat dibandingkan frekuensi yang terbaca pada signal generator dan frekuensi yang terbaca pada Oscilloscope.

gelombang kotak/pulsa

gelombang gigi gergaji

gelombang sinusoidal

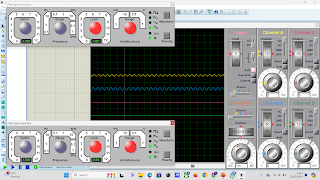

3. ) Membandingkan Frekuensi dengan Cara Lissajous

Prinsip kerja:

Membandingkan frekuensi dengan cara lissajous, dihubungkan sinyal generator dengan frekuensi yang tidak diketahui pada input A dan sinyal generator dengan frekuensi yang dapat dibaca pada input B kemudian atur frekuensi sinyal generator pada input kanal A sehingga diperoleh bentuk gelombang seperti gambar 2.1
